配件型號規格大全

發布時間：2025-04-27 瀏覽次數：965

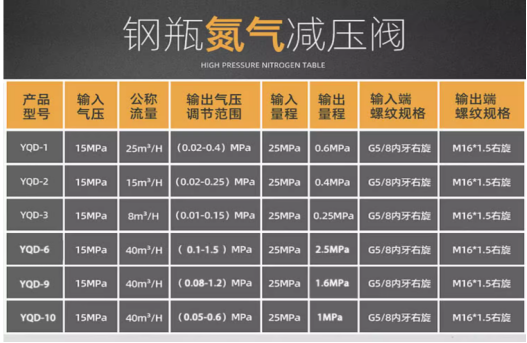

1.減壓閥型號規格選擇：

品牌 YQ

型號 YQ-12

閥體材質黃銅

輸入壓力 15MPa

安全壓力 1.5倍輸入壓力

壓力表量程常規：輸入25MPa 輸出1.6MPa 0.1MPa

輸入/輸出螺紋輸入G5/8內牙右旋輸出M16*1.5右旋

適用介質高純氣體及腐蝕性氣體N2 H2 O2 Ar SO2 空氣等；圖片.png

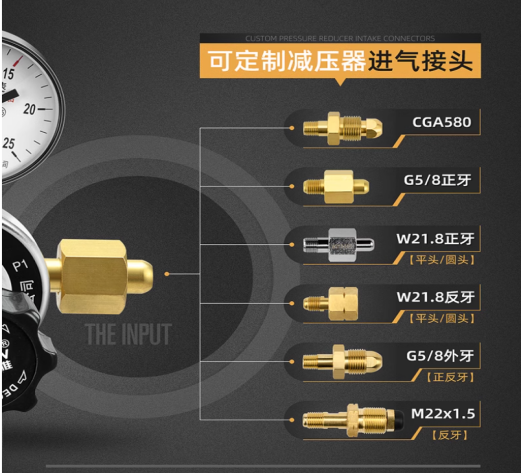

進氣接頭常規配置：G5/8正牙

出氣接頭常規配置：

內螺紋M16*1.5-不銹鋼卡套接頭1/4


2.進進氣氣管選用：常規配置聚四氟管外徑6.35mm

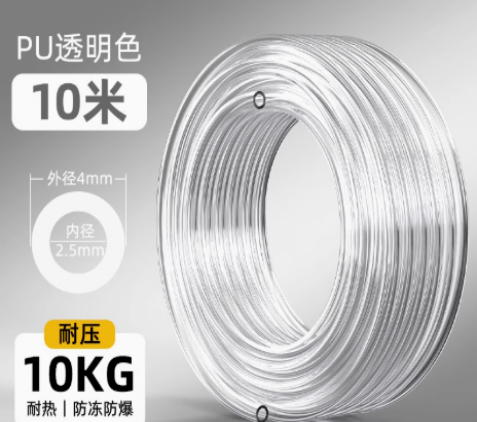

3. PU軟管接寶塔嘴接口或快插接口

PU氣管常用型號:

4*2.5 6*4 8*5 10*6.5 12*8

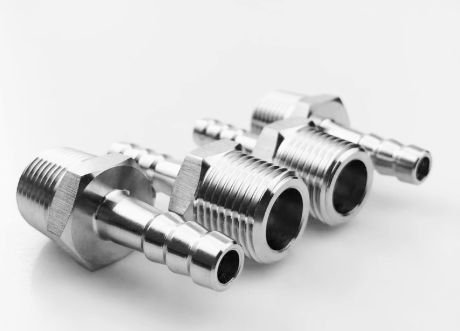

常用寶塔嘴接頭口：

2分Φ6mm 2分Φ8mm 2分Φ10mm 2分Φ12mm


常用快插接口：

PC4-02 PC6-02 PC8-02 PC10-02 PC12-02

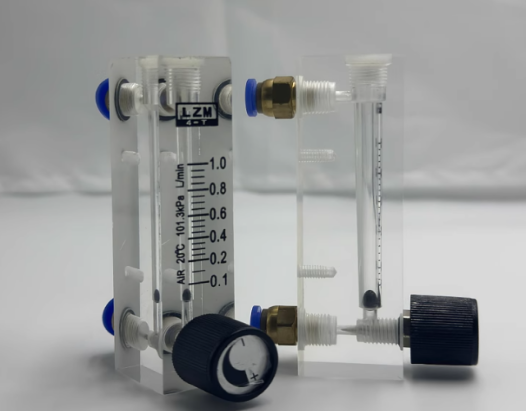

浮子流量計量程范圍選擇：

10-100ml/min 16-160ml/min 25-250ml/min 50-500ml/min

1-10L/min 2-20L/min


浮子接頭常規配置：

卡套接頭6.35mm

快插接頭PC4-02 PC6-02 PC8-02 PC10-02 PC12-02

寶塔嘴接頭2分Φ6mm 2分Φ8mm 2分Φ10mm 2分Φ12mm

真空度知識和壓力單位換算：

1.什么叫真空?

真空是指在有限的空間內，壓力低于101325Pa的氣體狀態。在真空狀態下，該壓力值越小則表示氣體越稀薄。

2.什么叫極限真空(也稱為真空度)?

將真空泵與檢測容器相連，進行長時間連續抽氣，當容器內的氣體壓力不再下降而維持某一定值時，此壓力稱為該系統地的極限真空。該值越小則表明越接近理論真空。普通真空表測得的真空值(即:表壓)為相對真空度用負數表示，是指被測氣體壓力與大氣壓的差值。

3.什么叫絕對壓力和相對壓力?

·絕對壓力是以絕對真空作為基準所表示的壓力:相對壓力是以大氣壓力作為基準所表示的壓力。

·由于大多數測壓儀表所測得的壓力都是相對壓力，故相對壓力也稱表壓力。絕對壓力與相對壓力的換算關系為:

絕對壓力=相對壓力+大氣壓力

·如果系統中的絕對壓力小于大氣壓,這時在系統上的絕對壓力比大氣壓小的部分數值稱為真空度。即

真空度=大氣壓-絕對壓力

4.影響系統真空度的因素?

在爐體的真空密封系統的氣密性完好的情況下，真空度的高低取決以抽氣系統能力，一般如需粗真空只需配備單極或雙極的機械泵即可。若需抽至10-1Pa，需配備四級機械泵。若需抽至10-3Pa——10-4pa 或更高的真空，須配備分子泵或離子泵。

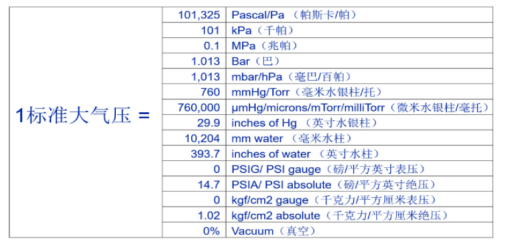

我國法定壓力單位為帕斯卡(簡稱帕)，符號為Pa,我國常用非法定壓力單位為巴、亳巴、托、標準大氣壓、工程大氣壓、毫米汞柱等。壓力單位換算關系如下:

真空度測量單位換算表

	pa	Torr/mmHg	In.Hg	mbar	psi	atm
Pa	1	7.50X10^-3	2.90X10^-4	1.00X10^-2	1.45X10^-4	9.87X10^-6
Torr/mmHg	1.33x10²	1	3.94X10^-2	1.33	1.93x10^-3	1.31x10^-3
In.Hg	3.39X10²	2.54x10	1	3.38X10	4.91X10^-1	3.34X10^-2
mbar	1.00x10²	7.50x10^-1	2.95X10^-2	1	1.45X10^-2	9.87X10^-4
psi	6.89x10³	5.17X10	2.04	6.89X10	1	6.80X10^-2
atm	1.01X10⁵	7.60X10²	2.99x10	1.01X10³	1.47X10	1

注：1兆帕(MPa)=1000000 帕(Pa)

1巴(bar)=1000 毫巴(mbar)

1亳巴(mbar)=1000 微巴(μ bar)=1000 達因/厘米²(dyn/cm²)

1托(Tor)=1毫米汞柱(mmHg)=133.322 帕(Pa)

1工程大氣壓=1千克力/厘米²(kgf/cm²)

1物理大氣壓=1標準大氣壓(atm)


數顯真空計換算表

Pa	mbar	Torr	mTorr
1.0E+00	1.0E-02	7.5E-03	7.5E+00
8.0E-01	8.0E-03	6.0E-03	6.0E+00
1.2E+00	1.2E-02	9.0E-03	9.0E+00
5.0E+00	5.0E-02	3.8E-02	3.8E+01
1.3E-02	1.3E-04	9.8E-05	9.8E-02
1.4E-01	1.4E-03	1.1E-03	1.1E+00
1.1E-02	1.1E-04	8.3E-05	8.3E-02
5.0E-03	5.0E-05	3.8E-05	3.8E-02
1.1E+00	1.1E-02	8.3E-03	8.3E+00
1.4E-04	1.4E-06	1.1E-06	1.1E-03
